哈爾濱鍋爐廠12Cr1MoVG無縫鋼管

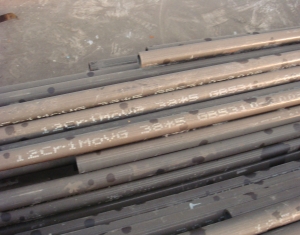

1．概述

12Cr1MoVG是五、六十年代從原蘇聯(lián)引進的Cr-Mo-V低合金耐熱鋼。釩是縮小γ相區(qū)的元素，溶于γ-Fe時會抑制奧氏體轉變?yōu)橹楣怏w，有利于奧氏體的形成。鋼中合金總量只有2.25Cr-1Mo鋼的二分之一，但持久強度（580℃）卻是2.25Cr-1Mo的1.4倍。

12Cr1MoVG主要用于金屬壁溫不超過580℃的鍋爐過熱器，再熱器等受熱面管系和金屬壁溫不超過565℃的鍋爐集箱和主蒸汽管道等受壓件。

2．化學成分

表1           %

3．力學性能

3.1室溫力學性能

表2

3.2 高溫性能

表3  100000h持久強度α₁₀⁵，MPa

3.3許用應力

 表4 在不同計算壁溫下的基本許用應力[α]_j，MPa

3.4抗氧化性

      12Cr1MoVG鋼在熱空氣中的氧化年腐蝕率，當溫度580℃時為0.042-0.050毫米/年，600℃時為0.129-0.220毫米/年。

4.物理性能

5.工藝性能

（1）鍛、軋

      始鍛溫度1180~1145℃，終鍛溫度大于850℃，鍛后堆冷。

（2）冷熱加工

      小口徑鋼管可以冷彎，彎后不需要熱處理。大口徑薄壁管可以冷彎，彎后需要做高溫回火熱處理。大口徑厚壁管則要熱彎，熱彎管的加熱溫度為980℃，終彎溫度＞800℃，彎后還要進行正火加回火熱處理。

（3）熱處理

      成品鋼管應經正火+回火熱處理，熱處理規(guī)范對鋼的性能影響比較敏感。推薦正火溫度980~1020℃。保溫時間按壁厚每毫米為1分鐘，但不少于20分鐘；回火溫度720~760℃，保溫時間大于2小時。

      當壁厚大于30mm至40mm，應進行強制冷卻；當壁厚大于40mm，應進行調質處理。淬火溫度950~990℃，回火溫度720~760℃，保溫時間大于2小時。當鋼管的終軋溫度為980~1020℃的正火溫度時，可以熱軋代替正火。

      成品鋼管經熱處理后的正常組織為鐵素體+珠光體+貝氏體，正火后回火加熱溫度過高會出現(xiàn)不允許存在的相變點間產物-黃塊馬氏體，回火溫度為低易產生脆化傾向。

（4）焊接

      可用手工焊、氣體保護鎢極和熔化極自動焊或埋弧自動焊等。對于小口徑薄壁過高可采用氬弧焊打底，手工焊或自動焊蓋面，對于鍋爐集箱用大厚壁大口徑過高的環(huán)焊縫可采用氬弧焊打底，埋弧自動焊蓋面，而管座焊縫可采用內孔氬弧焊打底手工焊蓋面等方法進行焊接。手工電弧焊采用E5515-B2-V（R317）焊條，自動焊采用H08CrMoV焊絲。該鋼雖有良好的可焊性，但有冷裂和脆硬傾向，焊前應經200~250℃預熱（小口徑薄壁該鋼焊前可不預熱），焊后應經700~740℃消除應力熱處理。
